LHB Brake Binding: Isolating Cock बंद करने का सही तरीका

रेलवे के मेरे साथी कर्मचारियों और वर्कशॉप के होनहार साथियों, ड्यूटी के दौरान ‘Brake Binding’ एक ऐसी समस्या है जो कभी भी सामने आ सकती है। खास तौर पर जब आप LHB कोच की मेंटेनेंस कर रहे हों, तो इसके ब्रेक सिस्टम को समझना बहुत ही ज़रूरी हो जाता है।

अगर चलती ट्रेन में ब्रेक बाइंडिंग हो जाए, तो पहियों से धुआं निकलने लगता है और यह एक गंभीर सुरक्षा खतरा बन जाता है। इस स्थिति में LHB कोच के ब्रेक पैनल पर मौजूद ‘Isolating Cock’ का सही इस्तेमाल करना हर टेक्नीशियन को आना चाहिए।

आज मैं आपको एक सीनियर उस्ताद की तरह इस Isolating Cock को ऑपरेट करने का 100% सही और प्रैक्टिकल तरीका बताऊंगा। यह जानकारी ना सिर्फ आपकी लाइन ड्यूटी में काम आएगी, बल्कि विभागीय परीक्षाओं में भी आपको सॉलिड नंबर दिलाएगी।

रेलवे विभागीय परीक्षा और प्रैक्टिकल नोट्स की ऐसी ही अन्य जानकारी के लिए Sarkari Resultine पर विज़िट करें। एक बात हमेशा याद रखें कि सही जानकारी और सही समय पर लिया गया एक्शन ही एक अच्छे रेलकर्मी की पहचान होती है।

Quick Specs / Exam Facts (एक नज़र में तकनीकी जानकारी)

LDCE और GDCE परीक्षाओं में LHB ब्रेक सिस्टम के प्रेशर और डाइमेंशन से जुड़े सीधे सवाल पूछे जाते हैं। नीचे दी गई टेबल को अपने दिमाग में अच्छे से सेट कर लें, क्योंकि विभागीय परीक्षा में यह सवाल पक्का आता है।

LHB Brake System Component	Technical Details & Exam Facts
Brake Pipe (BP) Pressure	5.0 kg/cm2
Feed Pipe (FP) Pressure	6.0 kg/cm2
Max Brake Cylinder (BC) Pressure	3.0 kg/cm2
Isolating Cock Position (Working)	Vertical (लंबवत / सीधा)
Isolating Cock Position (Isolated)	Horizontal (क्षैतिज / आड़ा)
AR Tank Capacity (Braking)	125 Litres
Manual Release Nut Size	27 mm
Reference Manual	RDSO LHB Maintenance Manual

Workshop/Track Importance (रेलवे सुरक्षा में इसकी असली अहमियत क्या है?)

ट्रेन के सुरक्षित संचालन में ब्रेक सिस्टम ही सबसे बड़ा रक्षक होता है, लेकिन यही ब्रेक अगर पहियों को जकड़ ले तो जानलेवा बन सकता है। जब LHB कोच के ब्रेक पैड, ब्रेक डिस्क को पकड़ कर चिपक जाते हैं और रिलीज़ नहीं होते, तो उसे ब्रेक बाइंडिंग कहते हैं।

अगर आपने समय रहते Isolating Cock को बंद करके उस बोगी को आइसोलेट नहीं किया, तो अत्यधिक घर्षण के कारण पहिए लाल हो जाते हैं। इसके कारण व्हील शेलिंग (Wheel Shelling) या फ्लैट टायर (Flat Tyre) जैसी भयंकर खराबी आ सकती है, जो सीधे डिरेलमेंट (Derailment) का कारण बनती है।

ट्रैक पर ड्यूटी कर रहे हमारे खलासी और टेक्नीशियन भाइयों के लिए यह जानना बहुत ज़रूरी है कि पूरी गाड़ी को डिटैच करने से बेहतर है कि सिर्फ प्रभावित बोगी को आइसोलेट कर दिया जाए। इससे ट्रेन बिना ज़्यादा देरी के सुरक्षित अपने गंतव्य तक पहुँच सकती है।

यही वजह है कि रेलवे बोर्ड और RDSO ने LHB कोच में हर बोगी के लिए अलग-अलग Isolating Cock दिए हैं। इसे ऑपरेट करने की सही समझ ही एक साधारण कर्मचारी को वर्कशॉप का उस्ताद बनाती है।

RDSO Rules & Working Principle (RDSO के नियम और काम करने का सिद्धांत)

LHB कोच का ब्रेक सिस्टम पुराने ICF कोच के मुकाबले काफी एडवांस होता है। इसमें हवा का प्रेशर Brake Pipe (5.0 kg/cm2) और Feed Pipe (6.0 kg/cm2) के ज़रिए पूरी गाड़ी में दौड़ता है।

जब लोको पायलट ब्रेक लगाता है, तो डिस्ट्रीब्यूटर वाल्व (DV) एक्टिवेट हो जाता है और हवा सीधे ब्रेक सिलेंडर (BC) में चली जाती है। LHB कोच के ब्रेक कंट्रोल पैनल पर बोगी-1 और बोगी-2 के लिए अलग-अलग Isolating Cocks लगे होते हैं।

नॉर्मल वर्किंग कंडीशन में इन Cocks का हैंडल हमेशा Vertical (खड़ी अवस्था) में होना चाहिए। जब आप इसे 90 डिग्री घुमाकर Horizontal (आड़ी अवस्था) में कर देते हैं, तो हवा का रास्ता ब्लॉक हो जाता है और उस बोगी में ब्रेक लगना बंद हो जाता है।

RDSO के तकनीकी मैनुअल के अनुसार, आइसोलेट करने के बाद लाइन में बची हुई हवा को बाहर निकालना (Vent out) बेहद ज़रूरी है। अगर आप प्रेशर को ड्रेन नहीं करेंगे, तो Isolating Cock बंद करने के बावजूद ब्रेक बाइंडिंग की समस्या खत्म नहीं होगी।

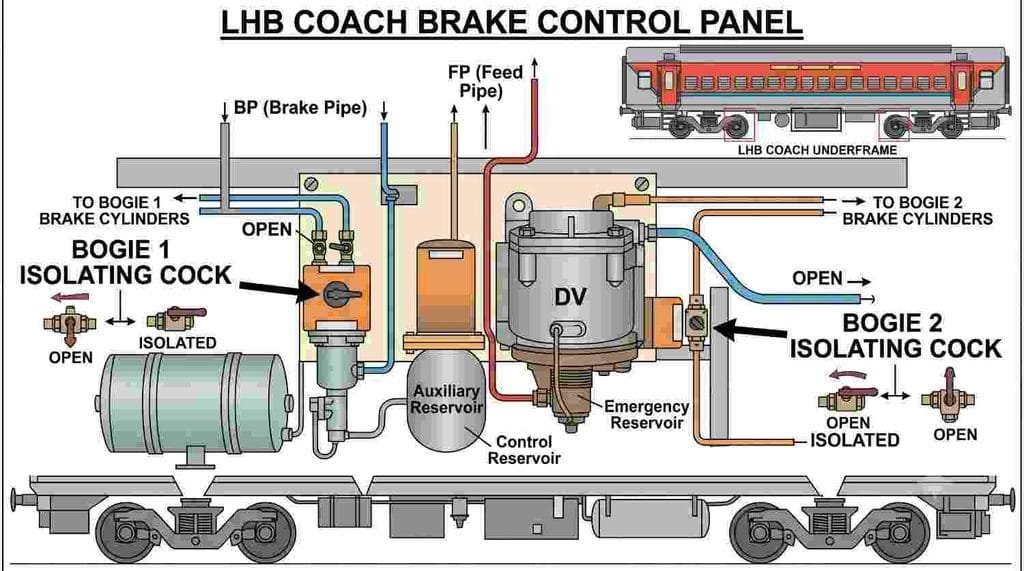

LHB Coach Brake Panel Isolating Cock Location]

Copy-Paste Revision Notes ( परीक्षा के लिए महत्वपूर्ण नोट्स)

हमारे जो साथी JE या सीनियर टेक्नीशियन बनने के लिए LDCE/GDCE की तैयारी कर रहे हैं, उनके लिए यह सेक्शन किसी खजाने से कम नहीं है। नीचे दिए गए नोट्स को सीधा कॉपी करें और अपनी डायरी में लिख लें।

Plaintext

===================================================
LHB Brake Binding & Isolating Cock - VVI Notes
===================================================
1. LHB कोच में ब्रेक बाइंडिंग की पहचान:
   - कोच के साइड में लगा Brake Indicator 'लाल (Red)' रंग का हो जाता है।
   - ब्रेक रिलीज़ होने पर यह इंडिकेटर 'हरा (Green)' हो जाना चाहिए।

2. Isolating Cock की सही पोज़िशन:
   - चालू (Working) अवस्था: हैंडल Vertical (खड़ा) होता है।
   - बंद (Isolation) अवस्था: हैंडल Horizontal (क्षैतिज) होता है।

3. ब्रेक सिलेंडर (BC) का मैक्सिमम प्रेशर:
   - सर्विस या इमरजेंसी ब्रेक लगाने पर BC प्रेशर हमेशा 3.0 kg/cm2 होना चाहिए।

4. ट्रबलशूटिंग का पहला कदम:
   - ब्रेक बाइंडिंग होने पर सबसे पहले DV (Distributor Valve) का Quick Release Wire खींचना चाहिए।

5. वाइवा का सबसे महत्वपूर्ण सवाल (Q&A):
   Q: क्या एक बोगी को आइसोलेट करने पर पूरा कोच ब्रेक-विहीन हो जाता है?
   Ans: नहीं! LHB में बोगी-1 और बोगी-2 के Isolating Cocks अलग होते हैं। एक को बंद करने पर दूसरी बोगी के ब्रेक 100% काम करते रहते हैं।
===================================================

Troubleshooting & Maintenance (खराबी और मेंटेनेंस का सही तरीका)

अब आते हैं सबसे असली काम पर, जो आपको ट्रैक पर या सिकलाइन (Sickline) में करना होता है। जब भी स्टेशन या लूप लाइन पर किसी LHB कोच में ब्रेक बाइंडिंग मिले, तो घबराएं नहीं और इन स्टेप्स को फॉलो करें।

सबसे पहले कोच के बाहरी हिस्से पर लगे Brake Indicator को चेक करें। अगर यह इंडिकेटर लाल (Red) दिखा रहा है, तो इसका मतलब है कि ब्रेक सिलेंडर में अभी भी हवा फंसी हुई है।

ट्रबलशूटिंग के लिए सबसे पहले DV (Distributor Valve) के Quick Release Wire को हल्के हाथ से खींचें ताकि फंसा हुआ प्रेशर बाहर निकल सके। अगर इंडिकेटर हरा (Green) हो जाता है, तो समझ लें कि ब्रेक रिलीज़ हो गया है।

लेकिन अगर वायर खींचने के बाद भी इंडिकेटर लाल ही है, तो आपको तुरंत ब्रेक कंट्रोल पैनल के पास जाना होगा। अब जिस बोगी (बोगी-1 या बोगी-2) में ब्रेक बाइंडिंग है, उसके Isolating Cock को Vertical से घुमाकर Horizontal कर दें।

कॉक बंद करने के बाद, ब्रेक सिलेंडर लाइन में बची हुई हवा को ड्रेन करना न भूलें। इसके लिए आप फ्लेक्सिबल पाइप को थोड़ा सा लूज़ कर सकते हैं, जिससे सारा प्रेशर बाहर निकल जाए।

हवा निकलने के बाद, पहिए के पास जाकर ब्रेक कैलिपर (Brake Caliper) को अपने हाथों से हिला कर चेक करें। अगर कैलिपर आसानी से हिल रहा है, तो ब्रेक 100% रिलीज़ हो चुके हैं।

अगर कैलिपर अभी भी जाम है, तो यह मैकेनिकल बाइंडिंग का केस है। इस स्थिति में आपको 27 mm का स्पैनर (Spanner) लेकर ब्रेक सिलेंडर के नट को क्लॉक-वाइज़ घुमाकर स्लैक एडजस्टर को ढीला करना होगा।

Manual release of LHB coach brake binding troubleshooting

Senior Technician’s Secret Tips (सीनियर उस्ताद के सीक्रेट टिप्स)

रेलवे में कई साल काम करने के बाद जो तजुर्बा आता है, वह किसी किताब में नहीं मिलता। मेरे उस्तादों ने मुझे जो सीक्रेट टिप्स सिखाए थे, वो आज मैं आप सभी के साथ शेयर कर रहा हूं।

पहला सीक्रेट: कभी भी बिना चेक किए दोनों बोगियों के Isolating Cock एक साथ बंद न करें। अगर आप दोनों कॉक बंद कर देंगे, तो उस पूरे कोच की ब्रेक पावर शून्य हो जाएगी, जो एक बड़ा सेफ्टी रिस्क है।

दूसरा सीक्रेट: कई बार ब्रेक बाइंडिंग हवा के प्रेशर की वजह से नहीं, बल्कि हैंड ब्रेक के ‘Flex Ball Cable’ के जाम होने की वजह से होती है। इसलिए Isolating Cock को छेड़ने से पहले जनरेटर कार (SLR) में लगे हैंड ब्रेक के केबल को एक बार ज़रूर चेक कर लें।

तीसरा सीक्रेट: आइसोलेट करने के बाद जब आप 27 mm के नट से ब्रेक पैड को ढीला करते हैं, तो हमेशा याद रखें कि उसे ज़्यादा टाइट न करें। इसे सिर्फ इतना घुमाना है कि ब्रेक डिस्क और पैड के बीच एक हल्का सा गैप बन जाए और पहिया फ्री हो जाए।

चलते-चलते एक बात और गांठ बांध लें, जब भी आप किसी वाल्व या कॉक को आइसोलेट करते हैं, तो उसकी जानकारी गार्ड और लोको पायलट को मेमो के ज़रिए ज़रूर दें। ड्यूटी के दौरान सावधानी ही सबसे बड़ी मेंटेनेंस होती है।

Top 3 Viva/Interview FAQs (विभागीय परीक्षा और वाइवा के 3 सबसे ज़रूरी सवाल)

विभागीय परीक्षा (LDCE/GDCE) के वाइवा या ट्रेड टेस्ट में अधिकारी अक्सर बहुत बेसिक लेकिन घुमावदार सवाल पूछते हैं। अगर आप इन तीन सवालों के जवाब जानते हैं, तो आप इंटरव्यू में कभी नहीं अटकेंगे।

सवाल 1: Isolating Cock का हैंडल अगर पाइप की लाइन में (Parallel) है, तो वह चालू है या बंद?

जवाब: LHB ब्रेक पैनल में अगर Isolating Cock का हैंडल पाइप की लाइन में सीधा (Vertical) है, तो इसका मतलब वह ‘चालू (Working)’ है। अगर उसे 90 डिग्री घुमाकर आड़ा (Horizontal) कर दिया गया है, तो वह ‘बंद (Isolated)’ है।

सवाल 2: LHB कोच में ब्रेक इंडिकेटर लाल है लेकिन आपने Isolating Cock बंद कर दिया है, फिर भी ब्रेक क्यों नहीं छूटा?

जवाब: Isolating Cock सिर्फ पीछे से आ रही नई हवा को रोकता है। जो हवा पहले से ब्रेक सिलेंडर में फंसी है, उसे निकालने के लिए DV का वायर खींचना या BC लाइन का फ्लेक्सिबल पाइप ढीला करना पड़ता है।

सवाल 3: LHB के एयर ब्रेक सिस्टम में AR टैंक की कैपेसिटी कितनी होती है और इसका प्रेशर कितना होता है?

जवाब: LHB कोच में ब्रेकिंग के लिए 125 Litres का AR (Auxiliary Reservoir) टैंक लगा होता है। इसका चार्जिंग प्रेशर हमेशा Feed Pipe के बराबर यानी 6.0 kg/cm2 होता है।

रेलवे का काम पूरी तरह से टीम वर्क और सेफ्टी रूल्स पर टिका हुआ है। ऊपर बताई गई इन सभी बारीकियों को अपनी रोज़मर्रा की ड्यूटी में शामिल करें और एक ज़िम्मेदार टेक्नीशियन बनें।
