परिचय-MCB, MCCB vs RCCB

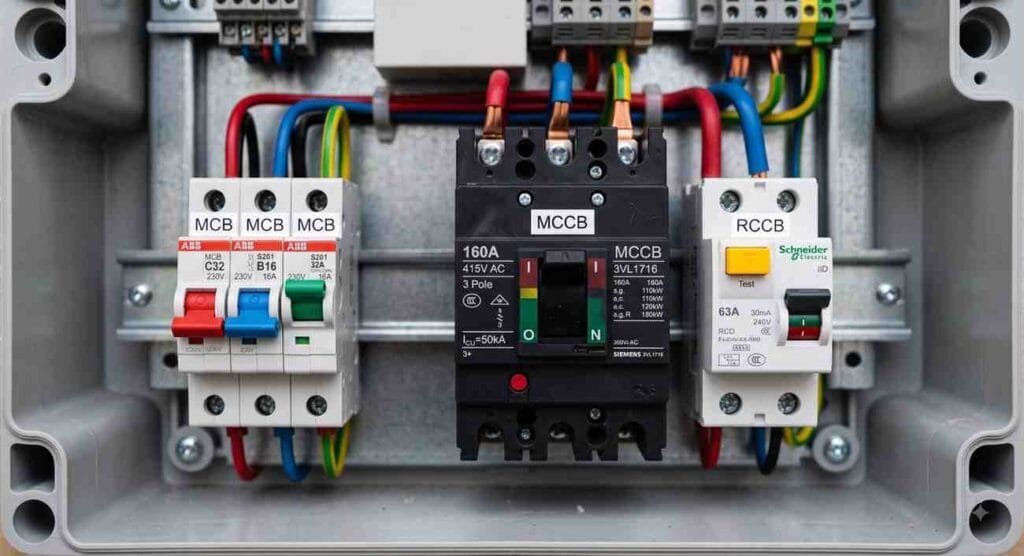

अक्सर नए इलेक्ट्रीशियन या ट्रेनी वर्कशॉप में आकर कंफ्यूज हो जाते हैं कि पैनल में कौन सा ब्रेकर लगाना है। दिखने में MCB, MCCB और RCCB लगभग एक जैसे लगते हैं, लेकिन इनका काम बिल्कुल अलग है।
अगर आसान भाषा में कहूँ, तो MCB और MCCB आपके तारों और मशीनों को जलने से बचाते हैं। वहीं, RCCB आपको और आपके परिवार को खतरनाक करंट (Electric Shock) लगने से बचाता है।
एक नज़र में तकनीकी जानकारी
इंटरव्यू या साइट पर काम करते समय यह टेबल आपके बहुत काम आएगी। इसे हमेशा याद रखें।
| फीचर (Feature) | MCB (Miniature Circuit Breaker) | MCCB (Molded Case Circuit Breaker) | RCCB (Residual Current Circuit Breaker) |
|---|---|---|---|
| करंट रेटिंग (Rating) | 1A से 125A तक | 16A से 1600A तक | 16A से 125A तक |
| मुख्य काम (Function) | ओवरलोड और शॉर्ट-सर्किट से बचाव | हैवी ओवरलोड और शॉर्ट-सर्किट से बचाव | करंट लीकेज और इंसान को शॉक से बचाना |
| ट्रिप सेटिंग (Trip Setting) | फिक्स रहती है (बदली नहीं जा सकती) | एडजस्टेबल होती है (ज़रूरत के हिसाब से सेट करें) | फिक्स होती है (30mA, 100mA, 300mA) |
| इंटरनेशनल स्टैंडर्ड (IS/IEC) | IEC 60898-1 | IEC 60947-2 | IEC 61008-1 |
| शॉर्ट सर्किट कैपेसिटी (Icu) | 10kA तक | 10kA से 150kA तक | शॉर्ट-सर्किट से नहीं बचाता (MCB के साथ लगता है) |
इंडस्ट्री में इसका असली इस्तेमाल कहाँ होता है?
टाटा मोटर्स या रेलवे जैसी बड़ी इंडस्ट्रीज में मशीनों का लोड बहुत ज्यादा होता है, इसलिए वहां मेन पैनल में MCCB का इस्तेमाल होता है। इसका बड़ा फायदा यह है कि आप अपनी मशीन के लोड के हिसाब से इसकी ट्रिपिंग लिमिट को कम या ज्यादा सेट कर सकते हैं।
C&S Electric
घरों की वायरिंग, छोटे ऑफिस या किसी बड़ी मशीन के छोटे कंट्रोल पैनल में हमेशा MCB लगाई जाती है। वहीं, बाथरूम के गीजर, वाशिंग मशीन या फैक्ट्री के वेट-एरिया (Wet area) में काम करने वाले वर्करों की सुरक्षा के लिए 30mA रेटिंग वाली RCCB लगाना अनिवार्य है।
यह काम कैसे करता है? – आसान भाषा में

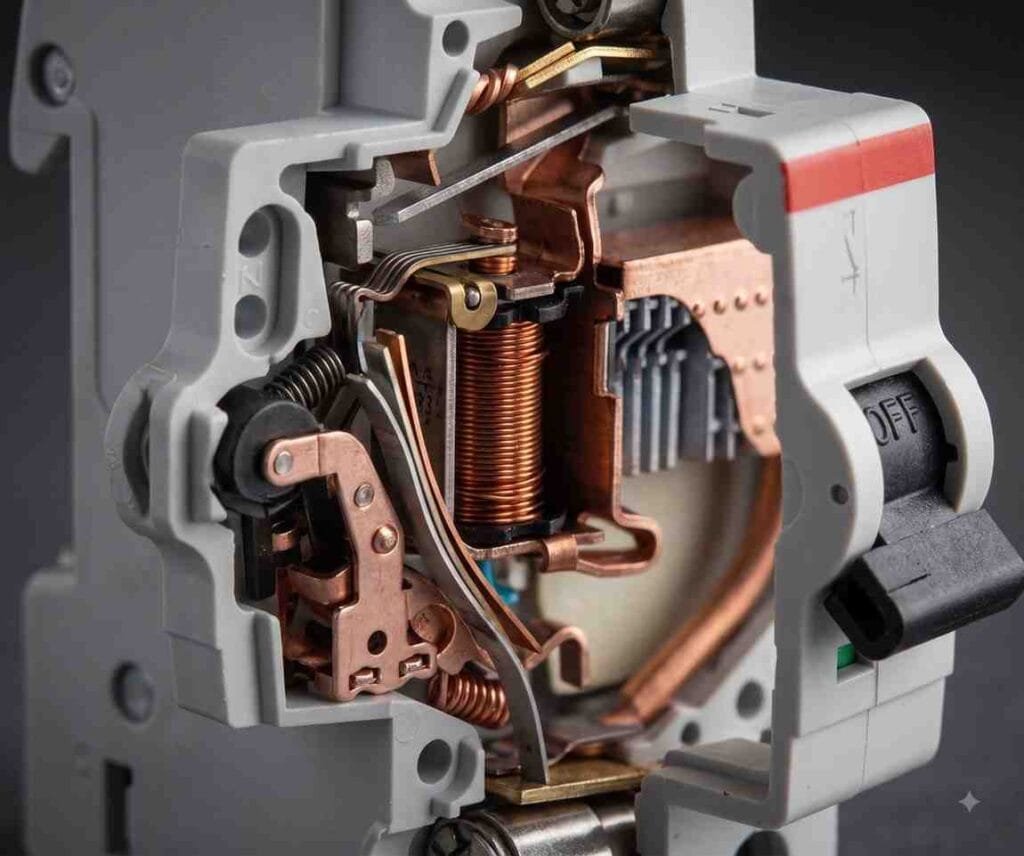

MCB और MCCB के अंदर दो तरह के मेकेनिज्म होते हैं: पहला ‘बाइमेटेलिक स्ट्रिप’ (Bimetallic Strip) और दूसरा ‘मैग्नेटिक कॉइल’ (Magnetic Coil)। जब वायर पर लोड बढ़ता है तो यह स्ट्रिप गर्म होकर टेढ़ी हो जाती है और ब्रेकर ट्रिप कर जाता है।
वहीं अगर शॉर्ट-सर्किट होता है, तो मैग्नेटिक कॉइल में तुरंत हैवी मैग्नेटिक फील्ड बनता है, जो इसे पलक झपकते ही ट्रिप करा देता है।

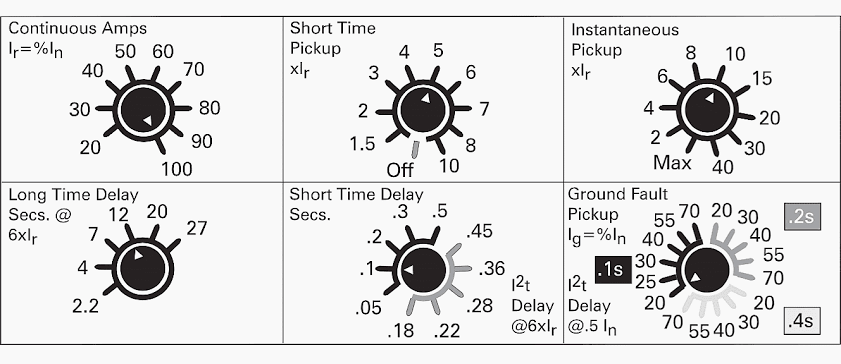

Adjustable trip settings on an MCCB. Source: Electrical Engineering Portal
RCCB का काम करने का तरीका बिल्कुल अलग है, यह CBCT (Core Balance Current Transformer) के सिद्धांत पर काम करता है। यह हमेशा नापता है कि जितना करंट ‘फेज’ (Phase) से गया, क्या उतना ही करंट ‘न्यूट्रल’ (Neutral) से वापस आया?
अगर 30mA का भी अंतर (लीकेज) मिलता है, तो यह समझ जाता है कि करंट कहीं और (जैसे इंसान के शरीर में) लीक हो रहा है। यह 0.03 सेकंड से भी कम समय में सप्लाई काट देता है।
C&S Electric
ज़रूरी औज़ार और उपकरण
पैनल बोर्ड में काम करते समय हमेशा सही और इंसुलेटेड टूल्स का ही इस्तेमाल करें। यहाँ मेरे वर्कशॉप की स्टैंडर्ड टूल किट की लिस्ट है:
- इंसुलेटेड स्क्रूड्राइवर सेट: 1000V रेटेड, माइनस (-) और प्लस (+) दोनों टाइप।
- डिजिटल मल्टीमीटर: वोल्टेज, कंटिन्यूटी और करंट चेक करने के लिए।
- वायर स्ट्रिपर और क्रिम्पिंग टूल: 1.5 sq mm से 16 sq mm वायर के लग्स (Lugs) दबाने के लिए।
- क्लैंप मीटर (Clamp Meter): चालू लाइन में बिना तार काटे करंट (Ampere) नापने के लिए।
- फेज टेस्टर (Neon Tester): सिर्फ बेसिक पावर चेक करने के लिए।
काम करने का सही तरीका – Step-by-Step
ब्रेकर इंस्टॉल करते समय एक छोटी सी गलती भी बड़ा ब्लास्ट कर सकती है। इसलिए इस SOP (Standard Operating Procedure) को ध्यान से फॉलो करें।
1.पावर कट और LOTO:Lockout/Tagout अनिवार्य है.
सबसे पहले मेन स्विच ऑफ करें। वहां टैग लगाएं ताकि कोई गलती से पावर चालू ना कर दे।
2.सही ब्रेकर चुनें:
वायर के गेज के हिसाब से MCB चुनें। जैसे, 2.5 sq mm वायर के लिए 16A या 20A की MCB पर्याप्त है।
3.वायर की ड्रेसिंग:
वायर के सिरे छीलें और कॉपर के धागों को नंगे हाथ से ना मरोड़ें। हमेशा सही साइज के कॉपर लग्स (Lugs) लगाकर क्रिम्प करें।
4.कनेक्शन करना:
MCB/RCCB के नीचे वाले टर्मिनल (Line) में इनकमिंग सप्लाई दें और ऊपर वाले टर्मिनल (Load) से आउटगोइंग लें। (कुछ ब्रेकर दोनों तरफ से काम करते हैं, पर यह स्टैंडर्ड तरीका है)।
5.टाइट फिटिंग:लूज़ कनेक्शन से बचें.
स्क्रूड्राइवर से टर्मिनल को पूरी ताकत से टाइट करें। लूज कनेक्शन (Loose Connection) हमेशा स्पार्किंग और आग का कारण बनता है।
6.टेस्टिंग:
पावर चालू करें और क्लैंप मीटर से लोड नापें। RCCB इंस्टॉल करने के बाद उसका ‘Test’ बटन दबाकर चेक करें कि वह ट्रिप हो रहा है या नहीं।
उस्ताद का अनुभव
एक बार एक नए ट्रेनी ने घर के 1 टन के एसी (AC) के लिए 1.5 sq mm के वायर पर 63A की MCB लगा दी। जब एसी में शॉर्ट-सर्किट हुआ, तो एमसीबी ट्रिप ही नहीं हुई और दीवार के अंदर पूरी वायरिंग पिघल कर जल गई।
हमेशा याद रखें, MCB मशीन को नहीं, बल्कि आपकी “वायरिंग” को जलने से बचाने के लिए लगाई जाती है। इसलिए MCB की रेटिंग हमेशा वायर की करंट सहने की क्षमता (Ampere Capacity) से कम होनी चाहिए।
सुरक्षा सावधानियां और PPE
इलेक्ट्रिकल का काम करते समय कभी भी ओवरकॉन्फिडेंस में ना रहें। जान से बढ़कर कोई काम नहीं है।
हमेशा 1000V रेटेड रबर ग्लव्स और सेफ्टी शूज पहनकर ही पैनल के पास खड़े हों। लाइव लाइन पर काम करते समय पैरों के नीचे इंसुलेटेड रबर मैट (Rubber Mat) ज़रूर रखें।
IEC 60947-2 (Low-voltage switchgear and controlgear) स्टैंडर्ड के अनुसार, ब्रेकर बदलते समय हमेशा चेहरे पर सेफ्टी ग्लासेस पहनें ताकि स्पार्किंग से आँखें बच सकें। अगर आप इस फील्ड में करियर बना रहे हैं, तो ITI और टेक्निकल ट्रेड्स से जुड़ी ऐसी ही अन्य प्रैक्टिकल जानकारी के लिए Sarkari Resultine पर विज़िट करें।
सामान्य फॉल्ट और उनके असली समाधान
फील्ड में आपको अक्सर ये 4 समस्याएँ सबसे ज्यादा मिलेंगी। इन्हें सॉल्व करने का तरीका टेबल में दिया गया है:
| फॉल्ट (Problem) | असली कारण (Root Cause) | उस्ताद का समाधान (Practical Fix) |
|---|---|---|
| MCB बार-बार ट्रिप हो रही है | सर्किट में ओवरलोड है या न्यूट्रल-फेज आपस में टच हो रहे हैं। | पहले लोड कम करें। अगर फिर भी ट्रिप हो, तो क्लैंप मीटर से वायर का करंट चेक करें। |
| RCCB रैंडमली ट्रिप होती है (Nuisance Tripping) | न्यूट्रल वायर कहीं अर्थिंग (जमीन) से टच हो रहा है या दीवारों में सीलन है। | न्यूट्रल को आइसोलेट करके मेगर (Megger) से इंसुलेशन रेजिस्टेंस टेस्ट करें। |
| MCCB में स्पार्किंग की आवाज़ आ रही है | टर्मिनल के स्क्रू लूज़ हैं या केबल का साइज बहुत कम है। | पावर काटकर L-Key या स्क्रूड्राइवर से नट-बोल्ट पूरी तरह टाइट करें। |
| RCCB का टेस्ट बटन काम नहीं कर रहा | अंदर का मेकेनिज्म खराब हो गया है या इनकमिंग सप्लाई नहीं आ रही है। | मल्टीमीटर से इनकमिंग वोल्टेज चेक करें। वोल्टेज आ रहा है तो RCCB तुरंत बदल दें। |
सीनियर टेक्नीशियन के 3 सीक्रेट टिप्स
- सीक्रेट टिप 1 (सही कर्व चुनें): घरों के लिए हमेशा ‘B’ या ‘C’ टाइप MCB खरीदें। मोटरों और वेल्डिंग मशीन के लिए सिर्फ ‘C’ या ‘D’ कर्व ही इस्तेमाल करें, वरना मोटर स्टार्ट होते ही MCB ट्रिप हो जाएगी।
- सीक्रेट टिप 2 (टेस्ट बटन की आदत): क्लाइंट को हमेशा समझाएं कि हर महीने RCCB का ‘Test’ (T) बटन दबाकर चेक करें। अगर यह ट्रिप नहीं होता, तो समझ लें वो डिब्बा सिर्फ शोपीस बन चुका है।
- सीक्रेट टिप 3 (रिवर्स कनेक्शन की भूल): कभी भी RCCB में न्यूट्रल की जगह फेज और फेज की जगह न्यूट्रल ना जोड़ें। हमेशा ब्रेकर पर बने ‘N’ मार्क को देखकर ही न्यूट्रल वायर लगाएं।
MCB और MCCB में मुख्य अंतर क्या है? (वाइवा और इंटरव्यू में अक्सर पूछे जाने वाले सवाल)
सबसे बड़ा अंतर करंट रेटिंग और ट्रिप सेटिंग का होता है। MCB 125 एम्पियर तक आती है और इसकी ट्रिप लिमिट हम बदल नहीं सकते। MCCB 1600 एम्पियर तक भारी लोड के लिए होती है और इसमें हम एक गोल डायल घुमाकर लोड के हिसाब से एम्पियर सेट कर सकते हैं।
Electrical Engineering Portal
क्या RCCB बिना अर्थिंग (Earthing) के काम करता है?
हाँ, बिल्कुल करता है! कई लोग इंटरव्यू में गलत जवाब देते हैं। RCCB सिर्फ ‘फेज’ और ‘न्यूट्रल’ के करंट का अंतर (Difference) नापता है। इसका आपके घर की अर्थिंग से कोई सीधा कनेक्शन नहीं होता, इसलिए बिना अर्थिंग वाले घरों में भी यह 100% काम करेगा।
C&S Electric
क्या हम MCB की जगह सीधा RCCB लगा सकते हैं?
नहीं, यह बहुत बड़ी गलती है। RCCB इंसान को शॉक से तो बचाता है, लेकिन यह शॉर्ट-सर्किट या ओवरलोड पर ट्रिप नहीं होता। इसलिए हमेशा पहले MCB (या MCCB) लगाएं और उसके सीरीज (Series) में RCCB का कनेक्शन करें।
C&S Electric
चलते-चलते एक बात हमेशा याद रखें, बिजली कभी किसी की दोस्त नहीं होती। हमेशा नियमों का पालन करें और सुरक्षित काम करें!
