इलेक्ट्रिकल वर्कशॉप में अगर कोई एक टूल सबसे ज्यादा ज़रूरी है, तो वह है Series Testing Board। एक मल्टीमीटर आपको सिर्फ रीडिंग देता है, लेकिन सीरीज बोर्ड किसी भी फॉल्ट की असलियत तुरंत दिखा देता है।

सीधे शब्दों में कहें तो, यह एक ऐसा इलेक्ट्रिक बोर्ड है जिसमें एक बल्ब और एक सॉकेट सीरीज (श्रृंखला) में जुड़े होते हैं। जब हम सॉकेट में टेस्टिंग लीड (तार) लगाते हैं और उनके सिरों को आपस में टच करते हैं, तो सर्किट पूरा होता है और बल्ब जलने लगता है।

नये लड़कों को लगता है कि डिजिटल मल्टीमीटर से सब कुछ चेक हो सकता है। लेकिन हैवी मोटर की वाइंडिंग चेक करते समय मल्टीमीटर अक्सर फेल हो जाता है।

यहीं पर हमारा देसी और पक्का जुगाड़ यानी सीरीज टेस्टिंग बोर्ड काम आता है। ITI और टेक्निकल ट्रेड्स से जुड़ी ऐसी ही अन्य प्रैक्टिकल जानकारी के लिए Sarkari Resultine पर विज़िट करें।

Quick Specs/Facts (एक नज़र में तकनीकी जानकारी)

किसी भी प्रोजेक्ट को शुरू करने से पहले उसकी तकनीकी जानकारी होना बहुत ज़रूरी है। नीचे दी गई टेबल में सीरीज टेस्टिंग बोर्ड के मेन स्पेसिफिकेशन दिए गए हैं, जिन्हें आपको ध्यान में रखना चाहिए।

Real-World Industry Application (इंडस्ट्री में इसका असली इस्तेमाल कहाँ होता है?)

अगर आप सोच रहे हैं कि इसका इस्तेमाल सिर्फ छोटी दुकानों पर होता है, तो आप गलत हैं। टाटा मोटर्स से लेकर इंडियन रेलवे के बड़े लोकोमोटिव शेड तक, हर जगह सीरीज टेस्टिंग बोर्ड का भारी इस्तेमाल होता है।

वहां बड़ी-बड़ी 3-फेज इंडक्शन मोटरों की वाइंडिंग का इंसुलेशन रेजिस्टेंस चेक करने के लिए यही तरीका अपनाया जाता है। जब मोटर के अंदर नमी या कार्बन आ जाता है, तो सिर्फ 220V का असली लोड ही उस फॉल्ट को पकड़ सकता है।

इसके अलावा, आपके मोहल्ले की सीलिंग फैन रिवाइंडिंग शॉप पर भी यह बोर्ड दिन-रात काम करता है। पंखे का स्टार्टिंग और रनिंग कैपेसिटर चेक करने के लिए उस्ताद लोग इसी बोर्ड के बल्ब की रोशनी का अंदाज़ा लगाते हैं।

इलेक्ट्रिक आयरन, गीजर, और पानी की मोटर जैसी घरेलू मशीनों की रिपेयरिंग में शॉर्ट सर्किट पकड़ने का यह सबसे सटीक और सस्ता तरीका है। जब हम Series and parallel circuits के सिद्धांत का सही उपयोग करते हैं, तो बड़े से बड़ा फॉल्ट तुरंत सामने आ जाता है।

Working Principle (यह काम कैसे करता है? – आसान भाषा में)

इसका काम करने का सिद्धांत ओम के नियम (Ohm’s Law) और सीरीज सर्किट के बुनियादी नियम पर आधारित है। सीरीज सर्किट में करंट बहने का सिर्फ एक ही रास्ता होता है।

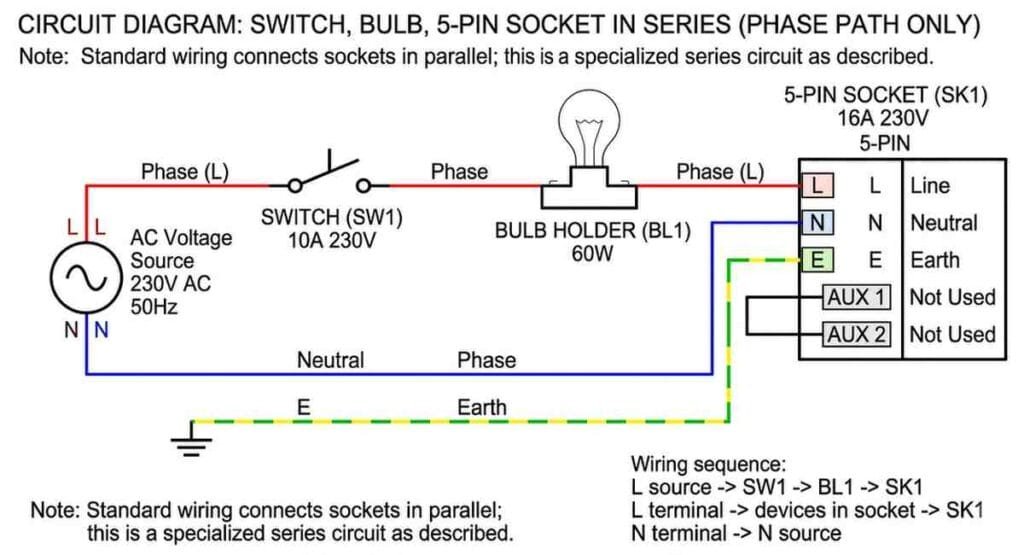

इस बोर्ड में, पावर सप्लाई का Phase (L) तार सीधे सॉकेट में जाने की बजाय, पहले बल्ब के फिलामेंट से होकर गुज़रता है। जब हम टेस्टिंग लीड्स को किसी मशीन (लोड) से जोड़ते हैं, तो वह मशीन और हमारा बल्ब दोनों सीरीज में आ जाते हैं।

अगर हम जिस मशीन को चेक कर रहे हैं वह पूरी तरह से शॉर्ट (Short) है, तो करंट को कोई रुकावट नहीं मिलेगी। इस स्थिति में बल्ब अपनी पूरी रोशनी (Full Brightness) के साथ जलेगा, जो दर्शाता है कि सर्किट शॉर्ट है।

अगर मशीन की कॉइल (जैसे पंखे की वाइंडिंग) बिल्कुल सही है, तो कॉइल अपना रेजिस्टेंस दिखाएगी। इस कारण वोल्टेज बंटेगा और हमारा 100W का बल्ब थोड़ा धीमा (Dim) जलेगा।

और अगर मशीन अंदर से जली हुई या तार टूटा हुआ (Open Circuit) है, तो करंट आगे नहीं बढ़ेगा। ऐसे में बल्ब बिल्कुल नहीं जलेगा, जिससे हमें पता चल जाएगा कि अंदर से कनेक्शन कट चुका है।

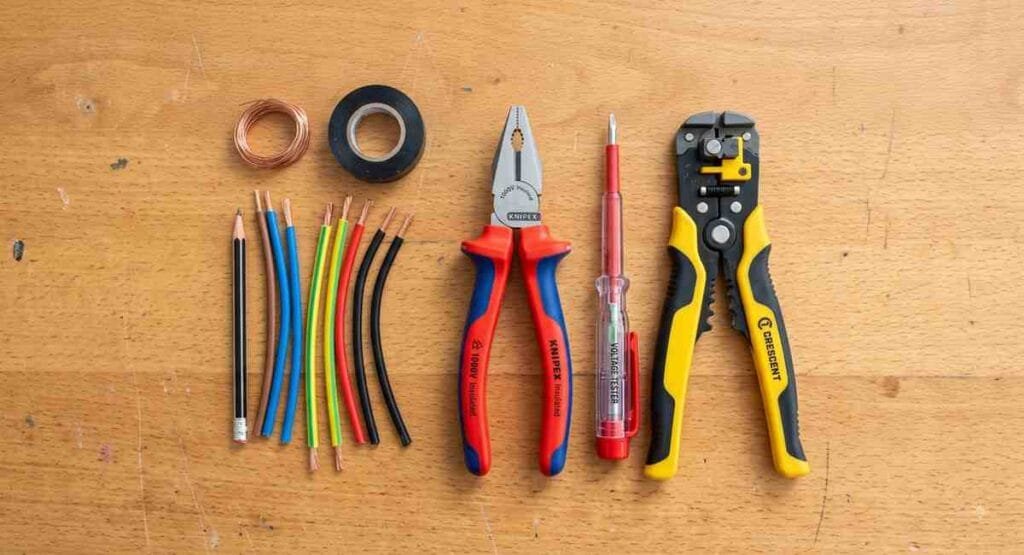

Tools & Equipment Required (ज़रूरी औज़ार और उपकरण)

एक पक्का और सुरक्षित टेस्टिंग बोर्ड बनाने के लिए सही टूल्स और पार्ट्स का होना बहुत ज़रूरी है। कभी भी सस्ते या चालू क्वालिटी के स्विच-सॉकेट का इस्तेमाल न करें।

नीचे उन सभी सामानों की लिस्ट है जो आपको वर्कशॉप से इकट्ठा करने हैं:

• 100W का टंगस्टन बल्ब: एलईडी (LED) या सीएफएल (CFL) बल्ब बिल्कुल इस्तेमाल न करें।
• बैटन होल्डर (Batten Holder): बल्ब को कसने के लिए अच्छी क्वालिटी का ब्रास (पीतल) पिन वाला होल्डर।
• 5-Pin सॉकेट (6A): इसमें हम अपनी टेस्टिंग लीड लगाएंगे।
• One-Way स्विच (6A): सर्किट को सुरक्षित रूप से चालू या बंद करने के लिए।
• PVC या लकड़ी का बोर्ड (Sunmica Board): 4×4 इंच या 7×4 इंच का खाली बोर्ड जिसमें कटिंग हो।
• 1.5 sq mm कॉपर वायर: वायरिंग करने के लिए कम से कम 1 मीटर लाल और काला तार (IS: 694 स्टैण्डर्ड वाला)।
• टेस्टिंग लीड्स (Test Probes): अच्छी क्वालिटी के इंसुलेटेड प्रोब्स (मल्टीमीटर जैसे) आगे की टेस्टिंग के लिए।

हैंड टूल्स (Hand Tools):

• 6-इंच कॉम्बिनेशन प्लायर (Pliers): तारों को काटने और मोड़ने के लिए।
• वायर स्ट्रिपर (Wire Stripper): बिना कॉपर काटे तार का इंसुलेशन छीलने के लिए।
• नियॉन टेस्टर (500V): पावर सप्लाई चेक करने के लिए।
• स्क्रूड्राइवर सेट (पेचकस): पेंच कसने के लिए।

Step-by-Step Practical Process (काम करने का सही तरीका – Step-by-Step)

अब हम असली काम शुरू करेंगे। बोर्ड बनाते समय बहुत ध्यान से काम करना है, क्योंकि यहाँ हम 220V AC सप्लाई के साथ काम कर रहे हैं।

अगर आप ITI के छात्र हैं, तो हमेशा अपने इंस्ट्रक्टर की मौजूदगी में ही यह प्रैक्टिकल करें। चलिए इसे स्टेप-बाय-स्टेप समझते हैं:

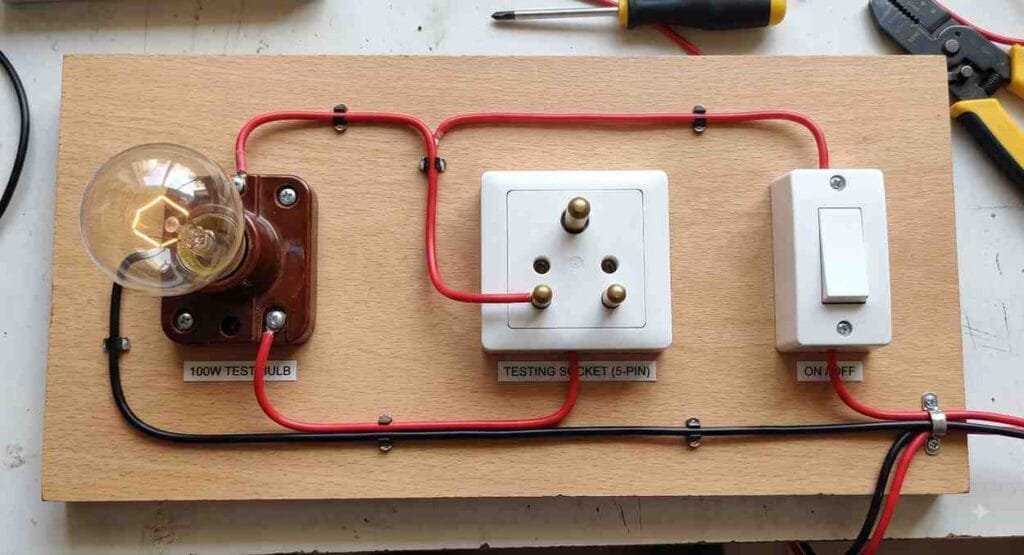

Step 1: बोर्ड की तैयारी और फिटिंग

सबसे पहले पीवीसी या लकड़ी के बोर्ड पर स्विच, 5-पिन सॉकेट और होल्डर को उनकी जगह पर रखें। स्क्रूड्राइवर की मदद से सभी पेंच अच्छी तरह टाइट कर दें, कोई भी पुर्जा हिलना नहीं चाहिए।

Step 2: फेज (Phase) वायर का कनेक्शन

लाल रंग का 1.5 sq mm का कॉपर वायर लें और उसका इंसुलेशन छीलें। इस लाल तार को मेन सप्लाई से लाकर सीधे स्विच के नीचे वाले टर्मिनल में कस दें।

Step 3: स्विच से होल्डर तक की वायरिंग

अब लाल तार का एक छोटा टुकड़ा (लूप) लें। इसके एक सिरे को स्विच के ऊपर वाले टर्मिनल में कसें और दूसरे सिरे को बल्ब होल्डर के किसी भी एक टर्मिनल में टाइट कर दें।

Step 4: होल्डर से सॉकेट तक की वायरिंग

अब होल्डर का दूसरा टर्मिनल खाली बचा है। वहां से एक लाल तार का टुकड़ा जोड़ें और उसे 5-पिन सॉकेट के दायें (Right) वाले टर्मिनल (L) में ले जाकर कस दें।

Step 5: न्यूट्रल (Neutral) का सीधा कनेक्शन

काले रंग का तार लें जो मेन सप्लाई का न्यूट्रल होगा। इस काले तार को सीधे 5-पिन सॉकेट के बायें (Left) वाले टर्मिनल (N) में लगा दें।

Step 6: अर्थिंग (Earthing) – एक ज़रूरी सुरक्षा

हरे (Green) रंग के तार को 5-पिन सॉकेट के सबसे ऊपर वाले मोटे पिन (Earth) में जोड़ दें। हालांकि सीरीज बोर्ड बिना अर्थ के भी काम करेगा, लेकिन सेफ्टी के लिए इसे BIS (Bureau of Indian Standards) के नियमों के अनुसार लगाना ज़रूरी है।

Step 7: टेस्टिंग लीड बनाना

लगभग 2 मीटर लंबा एक 2-कोर फ्लेक्सिबल केबल लें। इसके एक तरफ 2-पिन प्लग लगा दें (जिसे हम सॉकेट में डालेंगे) और दूसरी तरफ दो मजबूत टेस्टिंग प्रोब्स (सुईनुमा चिमटी) लगा दें।

Step 8: फाइनल चेकिंग और ऑन करना

अब बोर्ड में 100W का बल्ब लगाएं और मेन सप्लाई चालू करें। अपने 2-पिन प्लग को सॉकेट में डालें, स्विच ऑन करें और दोनों प्रोब्स को आपस में टच करके देखें; बल्ब पूरी रोशनी से जलना चाहिए।

Ustad’s Real-Life Workshop Anecdote (उस्ताद का अनुभव)

वर्कशॉप में काम करते हुए एक बार मेरे एक जूनियर ट्रेनी ने एक 5HP की मोटर को डिजिटल मल्टीमीटर से चेक किया। मल्टीमीटर ने बीप (Beep) की आवाज़ दी, जिससे उसे लगा कि मोटर की वाइंडिंग बिल्कुल सही है।

लेकिन जब हमने मोटर को सप्लाई दी, तो वह धड़ाम से ट्रिप कर गई। अक्सर लोग यह गलती करते हैं कि मल्टीमीटर के 9V के छोटे करंट पर भरोसा कर लेते हैं।

जब मैंने उसी मोटर को 200W वाले सीरीज टेस्टिंग बोर्ड से चेक किया, तो बॉडी और वाइंडिंग के बीच बल्ब धीमा सा जलने लगा। असल में मोटर के अंदर नमी के कारण माइनर अर्थ लीकेज (Earth Leakage) हो रहा था।

सीरीज बोर्ड का 220V का असली प्रेशर उस नमी को पार कर गया और बल्ब जल गया, जबकि मल्टीमीटर का कमज़ोर करंट उसे पकड़ नहीं पाया था। इसीलिए हैवी मशीनों के लिए सीरीज बोर्ड आज भी उस्तादों की पहली पसंद है।

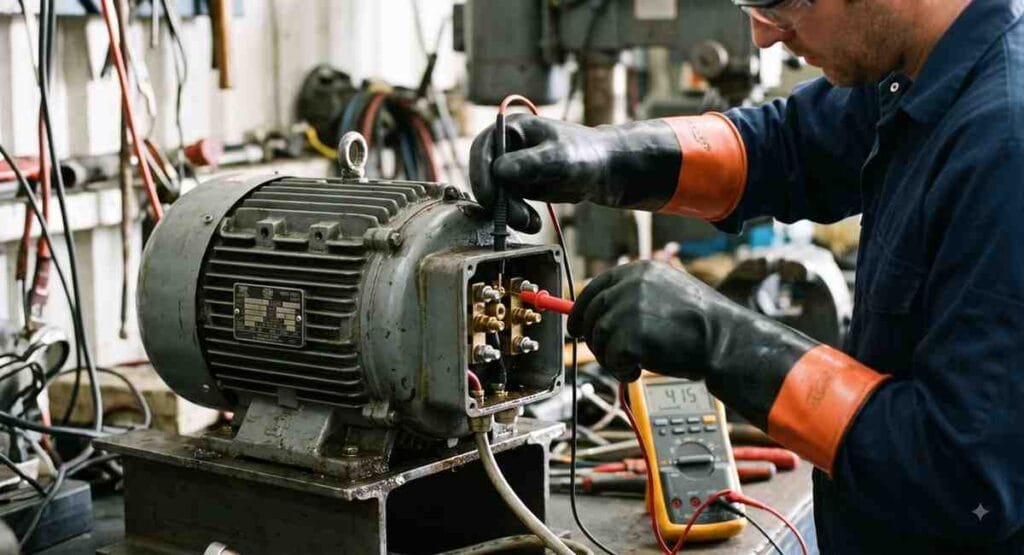

Safety Precautions (सुरक्षा सावधानियां और PPE)

इलेक्ट्रिकल काम में एक छोटी सी चूक जानलेवा हो सकती है। सीरीज बोर्ड का इस्तेमाल करते समय आपको लाइव 220V सप्लाई से सीधा खतरा होता है।

नीचे दी गई सुरक्षा सावधानियों का हमेशा पालन करें:

• हमेशा इंसुलेटेड लीड्स का प्रयोग करें: टेस्टिंग लीड्स के आगे नंगे तार (Bare wires) बिल्कुल न रखें। हमेशा अच्छे ग्रिप वाले प्रोब्स (Probes) का इस्तेमाल करें।
• रबर मैट (Rubber Mat): काम करते समय ज़मीन पर आईएसआई (ISI) मार्क वाला रबर मैट ज़रूर बिछाएं। अगर मैट नहीं है, तो सूखी लकड़ी के पट्टे पर खड़े होकर ही टेस्टिंग करें।
• नंगे हाथों से टच न करें: काम शुरू करने से पहले पक्का कर लें कि आपके हाथ पूरी तरह सूखे हों। टेस्टिंग के दौरान प्रोब्स के मेटल वाले हिस्से को गलती से भी टच न करें।
• लाइन बंद करके प्लग निकालें: जब काम खत्म हो जाए, तो सिर्फ स्विच बंद करके न छोड़ें। मेन सप्लाई से बोर्ड का प्लग बाहर निकाल कर ही बोर्ड को दूर रखें।

Common Problems & Troubleshooting (सामान्य फॉल्ट और उनके असली समाधान)

लगातार इस्तेमाल के बाद सीरीज टेस्टिंग बोर्ड में भी कुछ दिक्कतें आ सकती हैं। नीचे दी गई टेबल में सबसे आम समस्याएं और उनके समाधान बताए गए हैं।

Senior Technician’s Pro-Tips (सीनियर टेक्नीशियन के 3 सीक्रेट टिप्स)

पंद्रह सालों के तजुर्बे ने मुझे कुछ ऐसे जुगाड़ सिखाए हैं जो किताबों में नहीं मिलते। यहाँ मैं आपके साथ 3 वर्कशॉप सीक्रेट शेयर कर रहा हूँ।

Tip 1: 200W का बल्ब कब इस्तेमाल करें?

अगर आप सीलिंग फैन या छोटे ट्रांसफार्मर चेक कर रहे हैं, तो 100W का बल्ब बेस्ट है। लेकिन अगर आप 2KW का हीटर, प्रेस (Iron) या 3-फेज मोटर चेक कर रहे हैं, तो हमेशा 200W का बल्ब लगाएं, तभी आपको सही रीडिंग (चमक) मिलेगी।

Tip 2: 2-in-1 सीरीज और पैरेलल बोर्ड (2-Way Switch Trick)

आप एक ‘टू-वे स्विच (2-Way Switch)’ का इस्तेमाल करके ऐसा बोर्ड बना सकते हैं जो एक बटन दबाते ही सीरीज बन जाए, और दूसरी तरफ दबाते ही नॉर्मल पैरेलल (डायरेक्ट सप्लाई) बन जाए। यह जुगाड़ वर्कशॉप में आपका बहुत समय बचाता है।

Tip 3: कैपेसिटर (Capacitor) की असली चेकिंग

पंखे का कैपेसिटर चेक करने के लिए उसे सीरीज बोर्ड में लगाएं; बल्ब बहुत धीमा जलना चाहिए। फिर कैपेसिटर को बाहर निकालकर दोनों तारों को आपस में टच करें – अगर ज़ोरदार चिंगारी (Spark) और चटक की आवाज़ आती है, तो समझ लें कैपेसिटर एकदम ओके है।

Top 3 Viva/Interview FAQs (वाइवा और इंटरव्यू में अक्सर पूछे जाने वाले सवाल)

सीरीज बोर्ड में LED बल्ब का इस्तेमाल क्यों नहीं किया जाता?

एलईडी (LED) या सीएफएल (CFL) बल्ब बहुत कम करंट (milli-amps) पर काम करते हैं। टेस्टिंग के दौरान हमें लोड चेक करने के लिए सर्किट में पर्याप्त करंट गुज़ारना होता है, जो सिर्फ 100W या 200W का टंगस्टन बल्ब (In-candescent) ही कर सकता है।

क्या हम सीरीज टेस्टिंग बोर्ड से ‘अर्थ फॉल्ट’ (Earth Fault) चेक कर सकते हैं?

जी हाँ, बिल्कुल चेक कर सकते हैं। इसके लिए टेस्टिंग लीड का एक तार मोटर की कॉइल (वाइंडिंग) पर रखें और दूसरा तार मोटर की लोहे की बॉडी पर टच करें। अगर बल्ब हल्का सा भी जलता है या स्पार्क होता है, तो इसका मतलब है कि वाइंडिंग बॉडी से टच हो रही है (Earth Leakage)।

मल्टीमीटर और सीरीज बोर्ड की चेकिंग में सबसे बड़ा फर्क क्या है?

मल्टीमीटर अपनी अंदरूनी 9V की छोटी बैटरी से करंट भेजकर रेजिस्टेंस नापता है, जो कार्बन या माइनर नमी को पार नहीं कर पाता। इसके उलट, सीरीज टेस्टिंग बोर्ड सीधा 220V का हाई-वोल्टेज करंट भेजता है, जो मोटर वाइंडिंग की असली कंडीशन को तुरंत उजागर कर देता है।
